淺層砂過濾器由一個或多個標準的高速過濾單元組成，水流通過內部的布水器及集水器，利用不同的介質，能有效的去除顆粒物和減低濁度。若裝上特定的濾料，例如活性炭，無煙煤等，還可以吸附去掉相應的有機物，離子等。過濾單元從24寸至86寸多種規格，可以有不同的安裝方式。過濾器可作為獨立的過濾系統，利用現有工藝中的供水泵，如果作為旁濾，也可以單獨配備它自己的泵。過濾器也可以多個處理單元安裝在公用管道上，這樣可以實現此系統無限過濾能力。過濾系統的反洗有手動、半自動、全自動是那種方式，分別可以通過手動按鈕、PLC控制器、壓差管理系統進行啟動。反洗周期和反洗時間長短可調，出廠時設定為3分鐘。這個控制由PLC自動過濾控制系統來實現。

淺層砂過濾器特點：

1、高速快，低壓損，徹底解決普通機械介質過濾器濾速慢，流量小的問題。

2、模塊化設置，占地面積小，配管少，投資省，占地面積減少40%以上，配管工程減少50%以上。

3、手動、半自動、全自動反洗可設置，滿足定制化需要。

4、反洗水源可選系統內、水塔或外源水源，并可自動切換

5、可多單元組合，處理流量可任意擴充。

6、殼體及管路由碳鋼Q235B、也可采用不銹鋼材質制作。

7、核心部件采用原裝進口品牌（BERMAD、BACCARA、SIEMEN、MITSUBISHI）

8、過濾單元采用單腔設置，反洗效果好，跑砂率更低。

9、集水器可選用不銹鋼/ABS材質，壽命更長

10、出水管設置在單元底部，水阻更小，檢修更方便

淺層砂過濾器工作原理：

過濾階段：淺層砂過濾器，有若干的過濾單元并聯而成，當系統處于過濾狀態時，未經過濾的水桶通過自行研制獨特的布水器均勻不睡，水以層流狀態通過過濾器內的填料層。當水流經過填料層時，雜質被攔截在填料內，過濾器底部有多個均勻分布的集水器，將過濾后的水均勻的收集并引導流出，平流過濾可以使過濾器在高流速下過濾仍然可以達到較好的過濾效果。

反洗階段：隨著雜質在填料層中不斷聚積，內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時，系統將自動激活定壓差裝置，使其轉換至反洗狀態，為此臺反洗結束，水力閥門改變給水方向從而實現逐臺反洗，更便于清洗聚積起來的雜質。

淺層砂過濾器技術參數：

1、處理效果

進水濁度：＜30FTU

除水濁度：＜10FTU

2、工作環境參數

工作溫度：5-60℃

工作壓力：≤0.6Mpa

進水水壓：≥0.3Mpa

反沖洗背壓：≥0.3Mpa

進出口壓差：0.02-0.05Mpa

3、運行參數：

工作方式：壓力式

運行方式：水流自上而下

過濾速度：30-60m3/H

反洗方式：內源反洗

反洗耗水：1-3%

反洗強度：4-15L/s·㎡

反洗歷時：10-15min

反洗膨脹率：40-50%

4、控制方式：手動控制、自動控制

5、罐體材質：Q235B、304、316L、碳鋼襯膠

6、單臺流量：0.5m3/H-230m3/H

7、輸入電壓：AC220V 50HZ

8、輸出電壓：AC24V/AC220V

9、負載功率：24W/1A

10、各路功率：≤50W

淺層砂過濾器技術參數：

淺層砂過濾器應用領域：

1、工業水的過濾：鍋爐、熱交換器供水的過濾等，可過濾掉水中雜質，避免管路及噴嘴的堵塞

2、工業循環水的過濾系統：如冷卻塔循環用水，換熱器循環冷卻水，干法除塵循環循環水處理系統

3、原水的處理：可對地表河水、湖水、海水、水庫水、井水、工業企業的水廠、集中供水站等的處理，地下水的除鐵猛

4、農業灌溉：尤其適用于大流量、雜質含量少的水源，如農田水利灌溉、公園及高爾夫球場上的草坪的灌溉等

5、食品加工工業用水，造紙行業，電污水處理等，工業及醫療用純凈水的預處理。工業生產水的再循環、工業廢水處理，用于生產廢水去除懸浮物。

6、用于污水處理廠前置預處理、軟化、除鹽處理前的預處理、有機污水經生化處理，二次沉淀池處理后的后續過濾。

7、城市自來水作為水源的城市小區分質供水等進行過濾，除去水中的沙粒、懸浮物、藻類、有機物等。

8、水產業、游泳池及水上樂園、噴泉水景等的凈化處理。

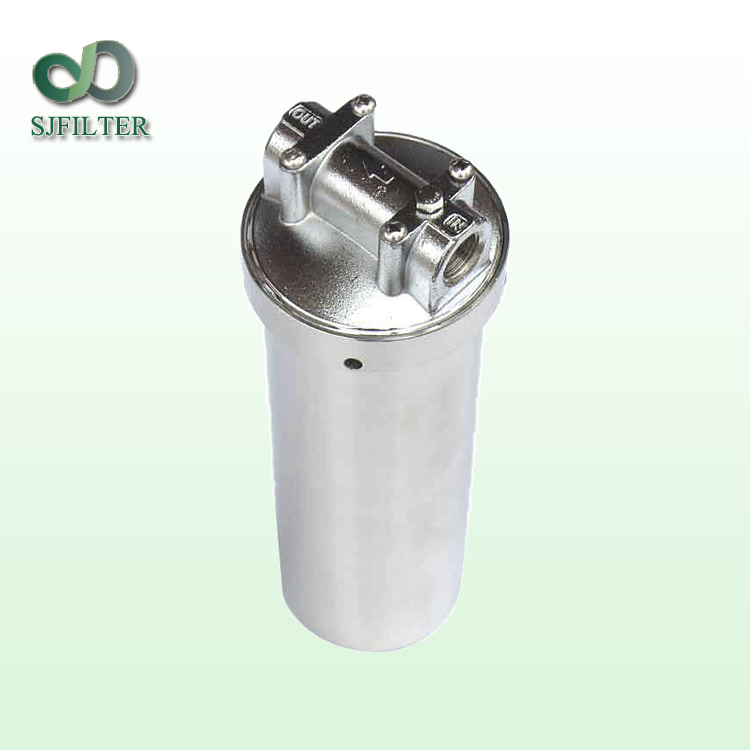

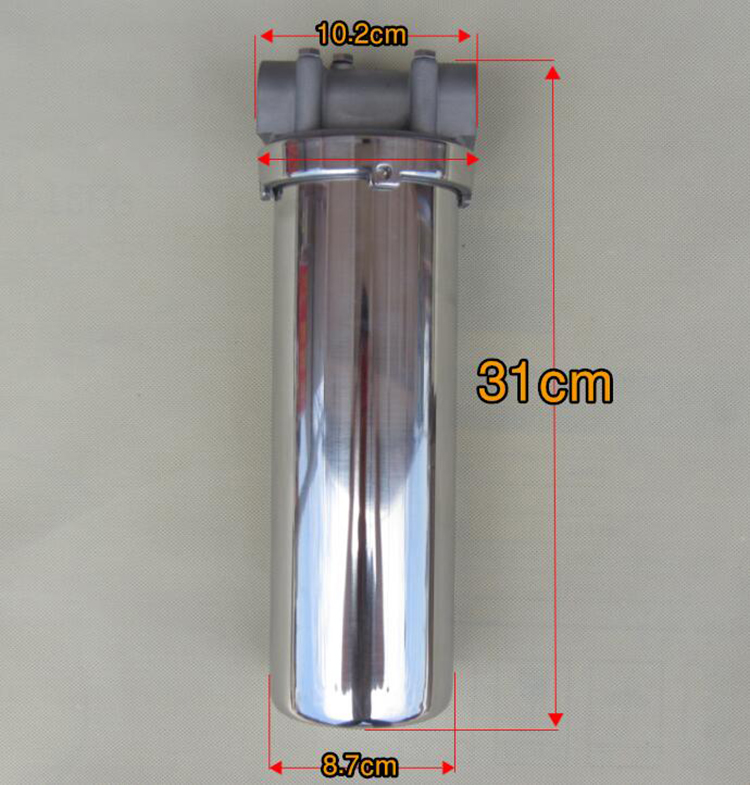

10寸不銹鋼凈水器HRB-250-C-316不銹鋼外殼的殼體采用優質不銹鋼制作而成，濾芯采用成型的濾材聚丙烯纖維熔噴，在壓力的作用下，使原液通過濾材，濾渣留在濾材上，濾液透過濾材流出，能有效去除水中雜質、?沉淀物和懸浮物、細菌，從而達到過濾的目的。

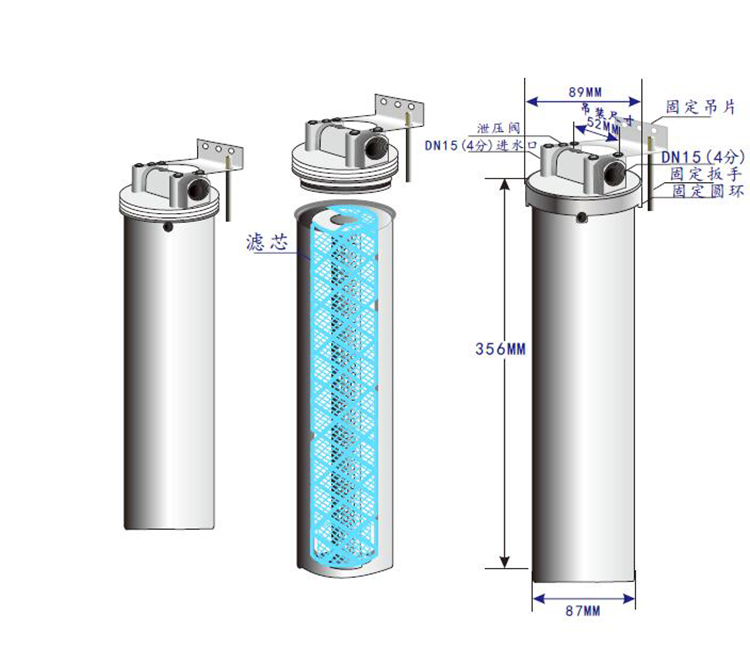

10寸水濾器產品結構和技術參數：

1、設計壓力：0.75—1.0Mpa

2.、設計溫度：20℃~80℃

3、密封型式：O型圈及平墊

4、密封材質：丁晴橡膠、硅膠、氟橡膠標，標準配置為硅膠密封

5、接口形式：螺紋，法蘭

6、適用濾芯：平口及222和226插口濾芯

7、表面處理：亞光噴珠、鏡面拋光，電解拋光

8、過濾精度：0.5μm–100μm-

9、殼體材質: 不銹鋼304

產品的功能與特點

1、可承受較高的過濾壓力，能有效除去液體中的懸浮物、鐵銹等。

2、濾芯可用多種材質制作,以適應各種流體過濾的需要。

3、外形體積小,過濾面積大,阻力小,使用壽命長

4? 耐酸、堿等化學溶劑

5．過濾精度高，濾芯孔徑均勻，強度大、耐高溫，濾芯不易變形：；

6．過濾阻力小、通量大、截污能力強、使用壽命長；

7．濾芯材料潔凈度高，對過濾介質無污染：

8．價格低廉，運行費用低，易于清洗，濾芯可更換

產品的適用范圍：

1、納濾(NF)、超濾(UF)、反滲透(RO)、電滲析(EDI)等系統保安過濾及終端過濾；

2、醫藥針劑、大輸液、滴眼液、中草藥藥液等過濾，生物制劑提取、提純、濃縮；

3、電子、微電子、半導體工業用高純水預過濾、終端過濾；

4、油田回注水、鍋爐補給水、化學試劑、液體有機制品、高純化學品、濃藥等過濾；

5、飲用純凈水、礦泉水、果汁、茶飲料、保健飲品過濾；

6、白酒、葡萄酒、啤酒、黃酒及其他果酒的過濾，純生啤酒除菌過濾(替代巴氏滅菌)；

7、生產、生活廢水處理及中水循環再利用過程中的預處理過濾或保安過濾；

8、其他如生物工程、油類精制、印染、紡織行業的給水及廢水處理、科研實驗過濾等

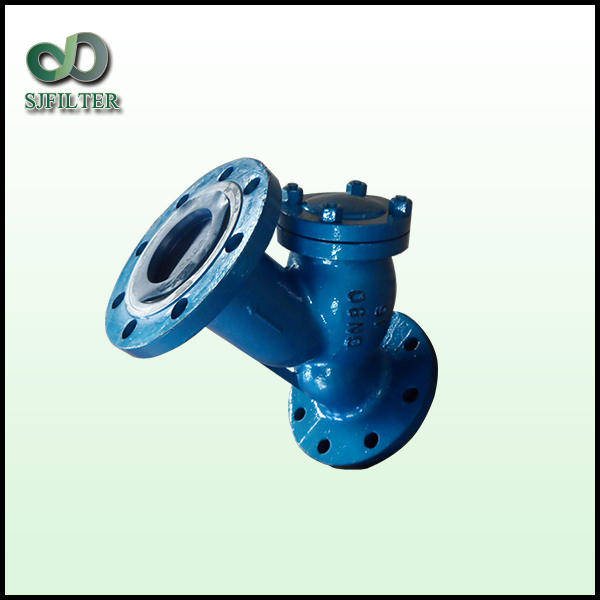

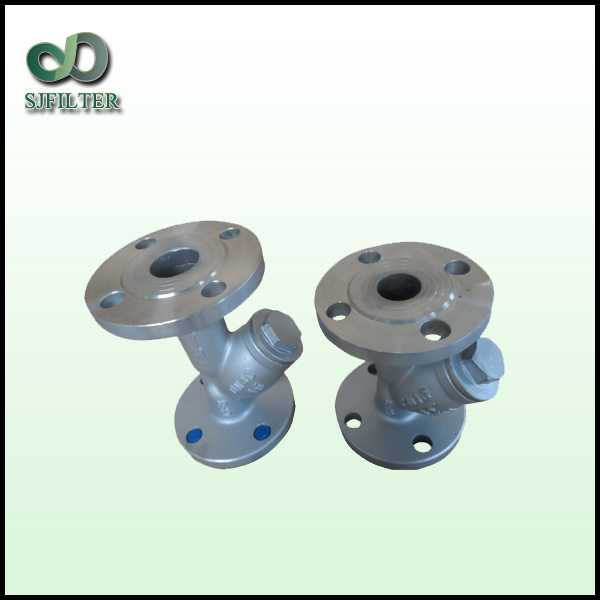

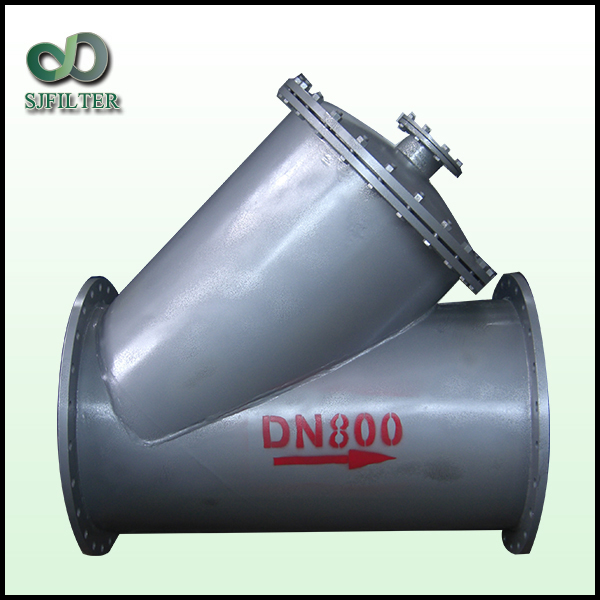

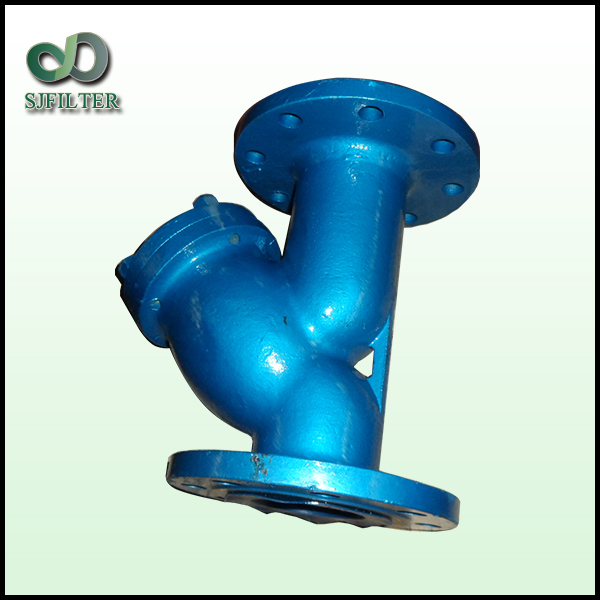

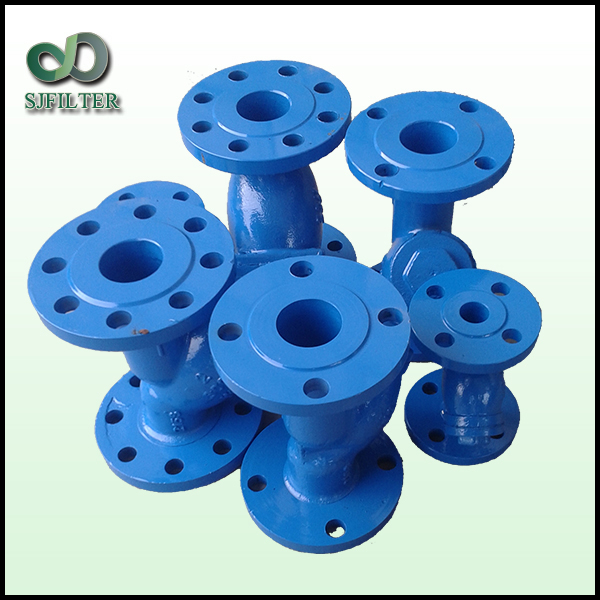

Y型過濾器是輸送介質不可缺少的過濾裝置。Y型過濾器通常安裝在減壓閥、減壓閥、固定水位閥或其他設備的進口端，以去除介質中的雜質。保護閥門和設備的正常使用。Y型過濾器具有結構先進、阻力小、排污方便等特點。Y型過濾器適用于水、油、氣。一般水網為18～30目，通風網為10～100目，油網為100～480目。筐式過濾器主要由噴嘴、主管、過濾器藍、法蘭、法蘭蓋和緊固件組成。當液體通過主管道進入過濾器藍色時，固體雜質顆粒被堵塞在過濾器藍中，清潔流體通過過濾器藍并從過濾器出口排出。

Y型過濾器產品特性：

1、介質溫度：300（°C）；

2、工作壓差：2kg；

3、材質：不銹鋼；

4、產品別名：Y型過濾器；

5、適用范圍：液體過濾；

6、連接形式：法蘭；

7、類型：直角型；

8、流向：單向；

9、適用介質：水；

10、壓力環境：大氣壓力。

Y型過濾器產品應用：

a、化工、石化生產中的弱腐蝕性物質，如：水、氨、油、烴等；

b、化工生產的腐蝕性物質，如燒堿、純堿、濃硫酸、碳酸、乙酸、酯酸等；

c、制冷用低溫材料，如液態甲烷、液氨、液氧及各種制冷劑；

d、有衛生要求的輕型食品、藥品，如：啤酒、飲料、乳制品、糧食、醫療用品等；

Y型過濾器安裝方法：

蒸汽或燃?xì)夤艿溃汉Y網水平放置；

液管：濾網向下安裝；

垂直安裝：根據過濾器安裝指向

Y型過濾器

Y型過濾器

Y型過濾器

Y型過濾器

Y型過濾器

籃式過濾器主要由噴嘴、主管、過濾籃、法蘭、法蘭蓋和緊固件組成。當液體通過主管進入濾籃時，固體異物被堵塞在濾籃中，清潔的液體通過濾籃并從過濾器出口排出。當需要清洗時，擰下主管底部的螺旋塞，排干液體，拆下法蘭蓋，清洗后重新加注。因此，使用和維護非常方便。

籃式過濾器產品應用：

1、化工、石化生產中的弱腐蝕性物質，如水、油、氨、烴等。

2、化工生產中的腐蝕性物質，如：燒堿、純堿、濃硫酸、碳酸、醛酸等。

3、低溫制冷材料，如液態甲烷、液氨、液氧和各種制冷劑。

4、食品、藥品生產中有衛生要求的原料，如：啤酒、飲料、乳制品、糖漿等。

籃式過濾器選擇原則：

《管道用籃式過濾器》JB/7538

1、進出口路線

原則上，過濾器的進出口直徑不應小于配套泵的進出口直徑，一般與進水管直徑一致。

2、額定壓力

過濾器的額定壓力由過濾器管路中可能出現的最高壓力決定。

3、孔數的選擇

主要考慮的是要截取的雜質的粒徑，這取決于介質工藝的工藝要求。屏幕的大小可以被屏幕的各種規格截取，見下表。

4、濾料：

過濾器的材料通常選擇與連接的工藝管道的材料相同。對于不同的使用條件，可考慮使用鑄鐵、碳鋼、低合金鋼或不銹鋼過濾器。

5、過濾阻力損失計算

濾水器，在一般額定流量下壓力損失為0.52~1.2kpa

籃式過濾器維護：

1、過濾器的核心部件是過濾器的核心部件。濾芯由過濾器框架和不銹鋼絲網組成。不銹鋼絲網是易損件，需要特殊保護。

2、當過濾器工作一段時間時，在過濾器芯中沉淀出某些雜質。此時，壓降增大，流量減小，濾芯中的雜質需要及時去除；

3、在清洗雜質時，要特別注意不銹鋼絲網上的濾芯不能變形或損壞。否則，將重新安裝過濾器。過濾器純度達不到設計要求，壓縮機、泵、儀表等設備損壞。毀滅

4、如果發現不銹鋼絲網變形或損壞，應立即更換。
